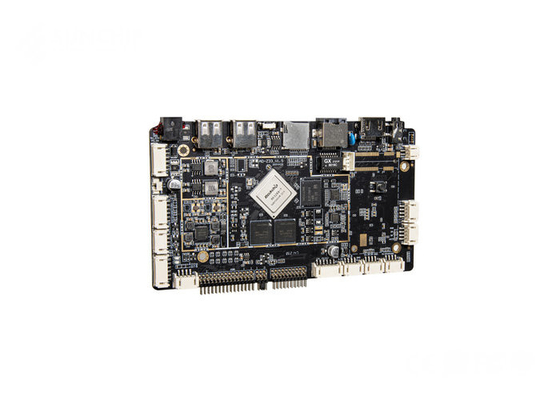

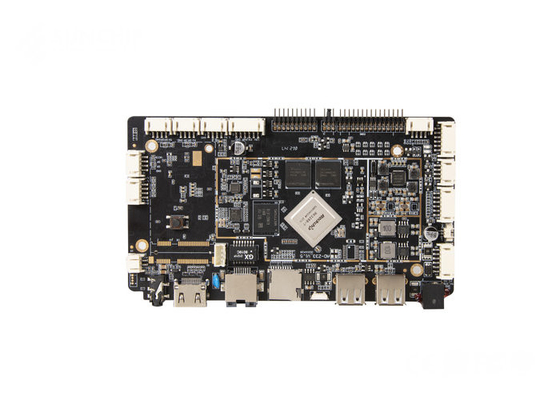

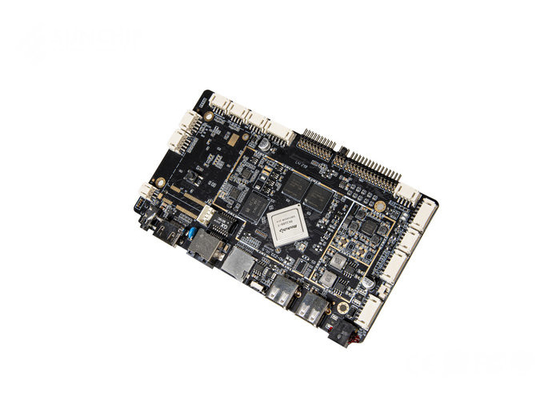

Τετραπυρη RK3288 android all-in-one κύρια πλακέτα για βιομηχανικές υπολογιστές ARM και ψηφιακές πινακίδες, lvds mpi display
Πρότυπο AD-Z33M
Περιγραφή του προϊόντος:
Έξυπνη βιομηχανική μεγάλη πλακέτα, χρησιμοποιώντας το Rockchip RK3288 τετραπυρηνική λύση τσιπ. Υποστήριξη Android 5.1-10 και άνω.Υποστήριξη κοινών εξωτερικών συσκευών. Πλούσια διεπαφή και σταθερή απόδοση. Κατάλληλο για έξυπνο τηλεχειρισμό δικτύου: κλάσης βιομηχανικών, ιατρικών, μεγάλων μηχανών διαφήμισης, εκπαιδευτικών τερματικών βίντεο και άλλων εξοπλισμού.
Σχεδιαστής Συμπληρωματικών Προϊόντων Rockchip
Εισαγωγή
Το DJ-3288K με τυπικό σχεδιασμό μητρικής πλακέτας 3,5 ιντσών, είναι μια πολύ οικονομική εμπορική μητρική πλακέτα.Βασισμένο στην νέα γενιά των υπερ-υψηλών επιδόσεων Rockchip RK3288 Cortex-A17 τετραπλών πυρήνων επεξεργαστή εφαρμογών, συχνότητα έως 1,8GHz, Εσωτερική ολοκληρωμένη GPU Mali-T764, τέλεια υποστήριξη 4K, H.265 αποκωδικοποίηση υλικού, μητρική πλακέτα σχεδιασμένη LVDS, MIPI, eDP,Διασύνδεσμοι οθόνης LCD HDMI που χρησιμοποιούνται για αλληλεπίδραση ανθρώπου-υπολογιστή, πληρούν πλήρως τις απαιτήσεις εφαρμογής της ψηφιακής σήμανσης, του τερματικού αυτοεξυπηρέτησης, της μηχανής διαφήμισης, των έξυπνων συσκευών, της πύλης IOT, του τερματικού λιανικής πώλησης, του host ελέγχου βιομηχανίας και ούτω καθεξής.
Το RK3288 Board είναι μια προσαρμοσμένη πλακέτα PCBA, βιομηχανική μητρική πλακέτα και μητρική πλακέτα, η οποία είναι εξοπλισμένη με τον επεξεργαστή Rockchip RK3288.Έχει τροφοδοσία DC 12V / 2A και έρχεται με ενσωματωμένο WiFi 802Η πλακέτα PCBA μπορεί εύκολα να προσαρμοστεί για να ανταποκρίνεται στις ειδικές απαιτήσεις διαφόρων βιομηχανικών και εμπορικών εφαρμογών.
Χαρακτηριστικά:
- Ονομασία προϊόντος: RK3288 board
- Βιομηχανική μητρική πλακέτα, Android κύρια πλακέτα, Βιομηχανική πλακέτα κυκλώματος
- Πίνακας επεξεργασίας: Mali-T764
- Διάβασης κάρτας: TF Card Reader
- Ηλεκτρική τροφοδοσία: DC 12V/2A
- Εμφάνιση: LVDS/EDP/MIPI/HD εκτός είναι προαιρετική
- Μνήμη RAM: 2GB/4GB
- Υποστηρίζει όλα τα είδη οθόνων LVDS από 7" έως 84" (οθόνη full HD 1920*1080 σημείο προς σημείο).
- Υποστήριξη εμφάνισης διεπαφής MIPI.
- Διασύνδεση πολλαπλών τρόπων αλληλεπίδρασης: χωρητική επαφή, υπέρυθρη επαφή, υπέρυθρη τηλεχειριστήριο, πληκτρολόγιο και ποντίκι USB, οπτική επαφή πολλαπλών σημείων.
- Πολλαπλές διεπαφές δικτύου: Ethernet, ασύρματο WIFI, Bluetooth, 4G (προαιρετικό)

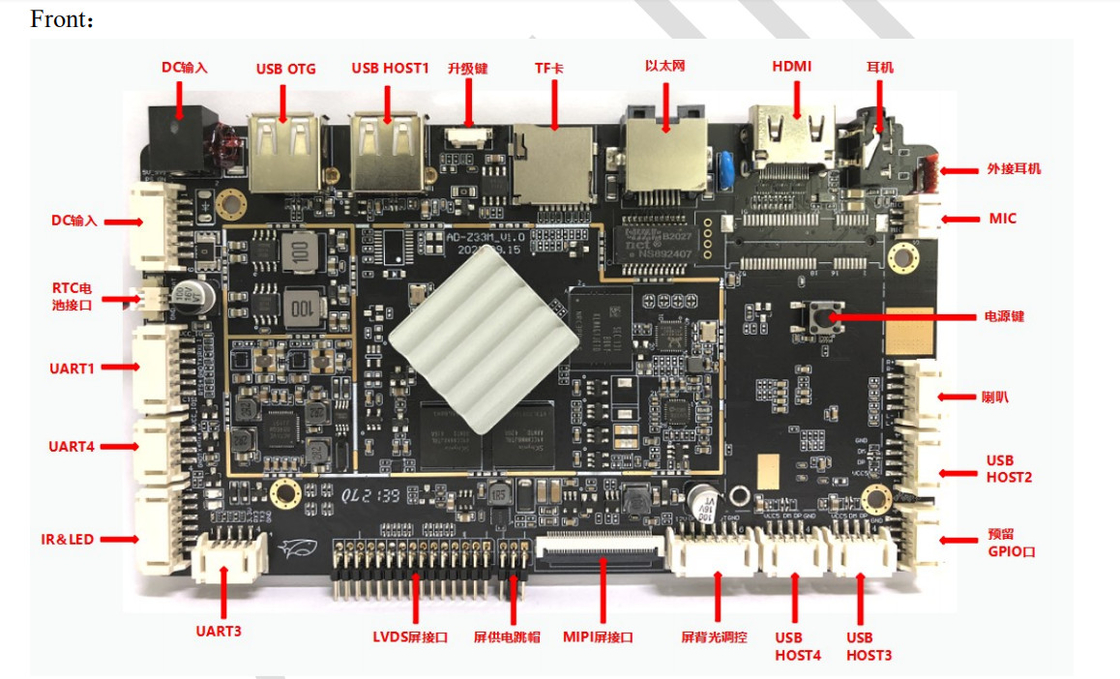

- Πολλές θύρες USB, σειριακές θύρες.
- Δυνατή αντοχή σε ηλεκτρομαγνητικές παρεμβολές και συμβατότητα.
Τεχνικές παραμέτρους:
| Παράμετρος |
Περιγραφή |
| Ακουστικό |
3.5mm ακουστική θήκη |
| Εμφάνιση |
Η λειτουργία LVDS/EDP/MIPI/HD είναι προαιρετική. |
| Bluetooth |
5.2 |
| Διαβάστης κάρτας |
Διάβασης καρτών TF |
| Η GPU |
Μαλί-Τ764 |
| ΕΣ |
Android έκδοση 7-10 |
| Δίκτυο |
WiFi 802.11 B/g/n (2.4G/5G Wifi Προαιρετικό) |
| Κάμερα |
Υποστήριξη κάμερα USB και κάμερα MIPI |
| RAM |
2GB/4GB |
| ΡΟΜ |
16GB/32GB EMMC |
| Η CPU |
Rockchip RK3288 Quad-core Cortex-A17 Quad-core GPU Mali-T764 |
| Κύρια συχνότητα |
10,8 GHz |
| RAM |
LPDDR3 2G/4G προαιρετικό |
| Εσωτερική αποθήκευση |
Η EMMC 8GB/16G/32G/64G είναι προαιρετική |
| Διασύνδεση εμφάνισης |
Υποστήριξη μέγιστης ανάλυσης 1920x1080, υποστήριξη οθόνης 7"-84" |
| Διασύνδεση MIPI |
| Τετάρτη |
Υποστήριξη 3.3V/5V/12V προαιρετική |
| Εικόνα αφής |
Παροχή διεπαφής I2C (υποστήριξη αντισταθμιστικής επαφής πολλών σημείων, χωρητικής επαφής πολλών σημείων)
Υποστήριξη USB πολλαπλών σημείων υπέρυθρου άγγιξης, πολλαπλών σημείων ακουστικού άγγιξης, πολλαπλών σημείων οπτικού άγγιξης
|
| Δίκτυο |
Με διεπαφή RJ45, υποστήριξη 10/100/1000M Ethernet. |
| Εξοπλισμένο με Wi-Fi & BT module, υποστηρίζοντας Wi-Fi 802.11b/g/n πρωτόκολλο.2 |
| 4G (προαιρετικό) |
| Περιστροφή εικόνας |
Υποστήριξη 0 μοίρες, 90 μοίρες, 180 μοίρες, 270 μοίρες χειροκίνητη/αυτόματη περιστροφή, υποστήριξη λειτουργίας αισθητήρα βαρύτητας |
| Ρυθμικό ρολόι |
Εξωτερική μπαταρία τροφοδοσίας ρολογιού σε πραγματικό χρόνο |
| Συσκευή διεπαφής |

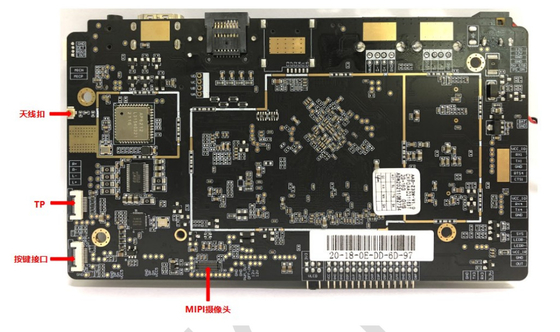

Υποστήριξη MIPI κάμερα διεπαφής, υποστήριξη έως 500W pixels |
| 4 USB HOST, 1 USB OTG (υποστηρίζει κάμερα usb @ 500W printer usb, USB stick, ποντίκι, τυπογραφικό τυποποιημένο περιφερειακό σύστημα usb) |
| 3 ομάδες σειριακών θύρων. Υποστήριξη εξωτερικών σειριακών συσκευών (μονδίου NFC, εκτυπωτή, σαρωτή κάρτας κλπ.) |
| Κάρτα TF, υποστηρίζει έως και 32GB |
| Ενισχυτής κλάσης D: 3W*2 8 ohms, υποστήριξη μικροφώνου |
| Έκδοση HDMI 2.0 |
| Ακουστικό |
MP3, WMA, WAV, APE, FLAC, AAC, OGG, M4A,3GPP |
| Βίντεο |
Υποστηρίξτε τον Χ.264, MPEG2, VP6, VP8, MVC και άλλες μορφές βίντεο 2160P@24FPS αποκωδικοποίηση. YouTube και άλλα διαδικτυακά βίντεο, έως 4K, αναπαραγωγή βίντεο HTML5, αναπαραγωγή Flash 10.1 |
| Εικόνα |
Υποστήριξη περιήγησης σε JPG, BMP, PNG και άλλες μορφές εικόνας και υποστήριξη λειτουργίας περιστροφής/δείξης διαφάνειας/μεγέθυνσης εικόνας |
| Διορθωτής ρεύματος |
Εισαγωγή: AC100-240V.50-60HZ, έξοδος: DC12V 3A |
Εφαρμογές:
Σενάρια εφαρμογής:
Ψηφιακά πίνακα μενού εστιατορίων, λιανικό κατάστημα - Ψηφιακά πίνακα μενού, λιανική ψηφιακή σήμανση,
Το Digital Signage του ξενοδοχείου, το Digital Signage της Υγείας,
Επιστήμη, Επιστήμη και Τεχνολογία, Επιστήμη και Τεχνολογία, Επιστήμη και Τεχνολογία, Επιστήμη και ΤεχνολογίαΤερματικό αυτοεξυπηρέτησης νοσοκομείου, Εμπορικό tablet, έξυπνη μηχανή αξιολόγησης,
Έξυπνος έλεγχος πρόσβασης, Μηχανή ψυχαγωγίας αυτοκινήτου, Σούπερ μάρκετ, Σούπερ μάρκετ, Βιομηχανικό έλεγχο
Πολλαπλή οθόνη, μηχανή αναζήτησης πολλαπλών μέσων, καταστημα, εστιατόριο, σιδηροδρομικό σταθμό, αεροδρόμιο.
Πίνακα Android με έξοδο lvds
1Το Rockchip RK3288 Quad Core.Κορτός-Α17,έως 1,8 GHz
2Υποστήριξη 4K*2K10bit video decooking VP9/H265/H264,μέχρι 60fps.
3- Εφαρμόστε στο Κιόσκι, το Χρηματοοικονομικό Κέντρο, το Διαφημιστικό Μηχανισμό, το Εταιρικό Μηχανισμό κλπ.
Προσαρμογή:
RK3288 Δελτίο
Ετικέτα: Sunchip, ADW
Αριθμός μοντέλου: AD-B02P, AD-Z37, AD-Z37M, AD-Z33, AD-Z33M
Χώρος προέλευσης: Κίνα
Διαθέσιμη προσαρμογή από την Sunchip:
Όσον αφορά το λογισμικό:
1Το λογότυπο εκκίνησης / κινούμενο σχέδιο
2. Αριθμός μοντέλου του συστήματος Android
3. Αριθμός κατασκευής του συστήματος Android
4. Προεγκατάσταση APK
5. Διαγράψτε το APK
6. Ορίστε προεπιλεγμένη ζώνη ώρας
7. Ορίστε την προεπιλεγμένη γλώσσα
8. Εικονικό πληκτρολόγιο (το τρέχον προεπιλεγμένο είναι αγγλικό πληκτρολόγιο)
9Άλλες απαιτήσεις κλπ.
Όσον αφορά το υλικό: διάταξη ODM
......Περισσότερες προσαρμογές περιμένουν να τις ελέγξετε.
Υποστήριξη και υπηρεσίες:
Εισαγωγή των πλεονεκτημάτων της Sunchip:
1, Πάνω από 10 χρόνια εμπειρίας σχεδιασμού και παραγωγής PCBA.
2, μια ομάδα Ε&Α άνω των 80 ατόμων, συμπεριλαμβανομένων μηχανικών υλικού (διαμόρφωση, εντοπισμός προβλημάτων) και μηχανικών λογισμικού (οδηγούς, πυρήνες, δοκιμές, μηχανικοί apk).
Μηχανικός σχεδιασμού, μηχανικός μηχανικού, -> Υποστήριξη OEM/ODM.
3, ομάδα άνω των 160 ατόμων.
4Υπηρεσία ολοκληρωμένης εξυπηρέτησης: σχεδιασμός PCB, πρωτότυπο, παραγωγή, PCBA SMT, δοκιμές, σχεδιασμός κελύφους, συναρμολόγηση, προσαρμογή λογισμικού, έλεγχος QC, μετά την πώληση.
5Πήρε πιστοποίηση εργοστασίου ISO9001.
6Πάνω από 3500 τετραγωνικά μέτρα γραφείων και εργοστασίων
Συσκευή και αποστολή:
Γενικά ερωτήματα:
Ε: Ποιο είναι το εμπορικό σήμα του RK3288 Board;
Απάντηση: Η πλακέτα RK3288 κατασκευάζεται από την Sunchip και την ADW.
Ε: Ποιοι είναι οι αριθμοί μοντέλου του RK3288 Board;
Α: Οι αριθμοί μοντέλου RK3288 είναι AD-B02P, AD-Z37, AD-Z37M, AD-Z33, AD-Z33M.
Ε: Πού κατασκευάζεται το RK3288;
Απάντηση: Το RK3288 κατασκευάζεται στην Κίνα.
Ε: Ποιες πιστοποιήσεις έχει το RK3288 Board;
Α: Το RK3288 Board έχει πιστοποιητικά CE, ROHS, FCC και ISO9001.
Ε: Πόσες πλακέτες RK3288 μπορούν να παραγγελθούν κάθε φορά;
Απ: Η ελάχιστη ποσότητα παραγγελίας για το RK3288 Board είναι 2pcs.
Ερώτηση 1: Πώς εμπιστεύτηκα την εταιρεία σας;
Α: Η SUNCHIP είναι ένας προμηθευτής λύσεων λογισμικού και υλικού που είναι 12 ετών από το Shenzhen της Κίνας.Έχουμε καλή φήμη σε αυτή την βιομηχανική περιοχή όταν το ελέγχετε με σχεδόν όλους τους βιομηχανικούς προμηθευτές της Σένζεν..
Ε2: Πόση ώρα θα αποστείλετε τα αγαθά αφού σας κάνω την παραγγελία;
Α: Αν είναι σε απόθεμα, συνήθως, θα πάρει 1-3 ημέρες για να προετοιμαστεί και να αποσταλεί.Εάν δεν υπάρχουν αποθέματα και πρέπει να αναπαραχθεί το προϊόν, θα χρειαστεί διαφορετικός χρόνος.
Για την Android πλακέτα, Android media player box, Android LCD ψηφιακή μηχανή σήμανσης, θα πάρει περίπου 15-30 ημέρες, ανάλογα με τις ποσότητες και τους τύπους του προϊόντος.
